Instructions Ventfasady

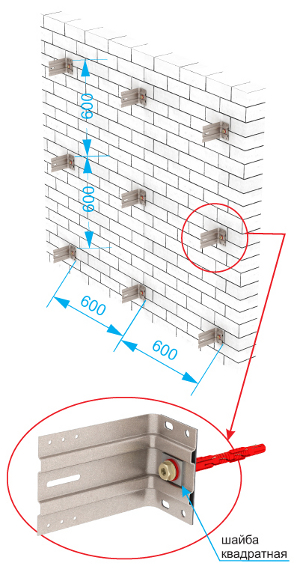

ШАГ 1. УСТАНОВКА КРОНШТЕЙНА НА ФАСАДЕ

 Длина кронштейна подбирается из толщины утеплителя. Шаг установки 600х600 мм. Для установки на деревянную стену используйте саморезы по дереву 5х60 мм., в прочих случаях - фасадные анкеры 10 мм. Между кронштейном и стеной ставится паронитовая прокладка ПП-1.

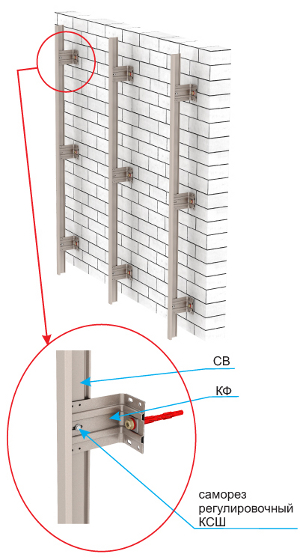

ШАГ 2. РЕГУЛИРОВКА ПОЛОЖЕНИЯ ВЕРТИКАЛЬНОГО ПРОФИЛЯ СВ

Прикрепить вертикальный профиль СВ в 2-х точках (верхней и нижней) через продольные пазы саморезами КСШ и отрегулировать плоскость с помощью отвеса и лески.

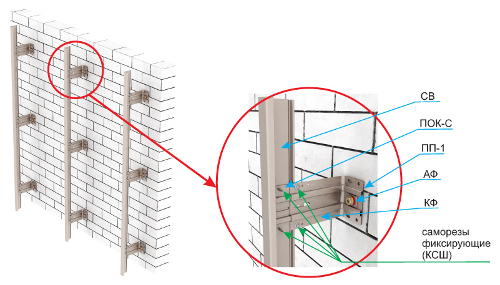

ШАГ 3. ФИКСАЦИЯ ПОЛОЖЕНИЯ ВЕРТИКАЛЬНОГО ПРОФИЛЯ

Закрепить профиль саморезами КСШ ( по 2 самореза на каждый кронштейн). Если неровности фасада превышают 25 мм., необходимо использовать ползун ПОК-С.

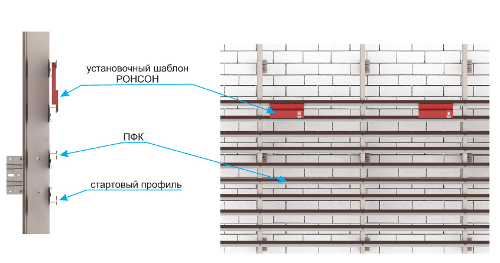

ШАГ 4. УСТАНОВКА ГОРИЗОНТАЛЬНОГО ПРОФИЛЯ ПФК

Горизонтальный профиль ПФК устанавливается снизу вверх с помощью специальных установочных шаблонов «Ронсон». Размер (номер) шаблона определяется типом облицовочной плитки. Стартовый профиль выставляется строго по уровню. В качестве стартового профиля используется перевернутый ПФК.

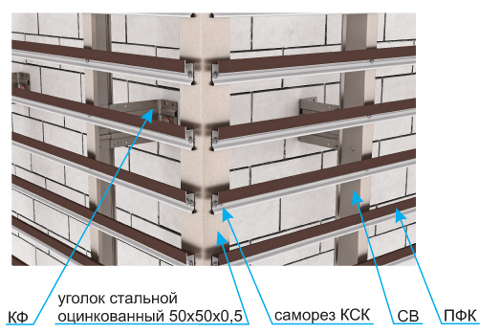

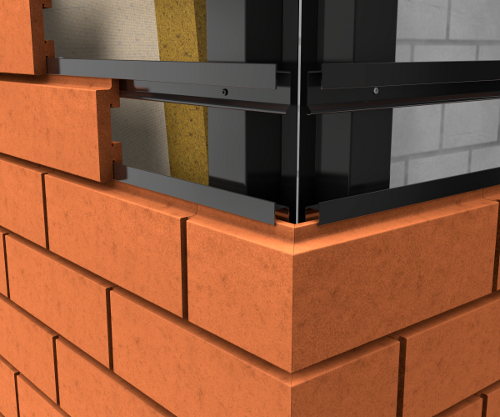

УСТАНОВКА ПФК В УГЛОВОЙ ЗОНЕ

Профиль ПФК в угловой зоне склепывается через уголок 50х50 мм. из оцинкованной стали толщиной 0,5 мм. Каждый профиль ПФК соединяется с уголком как минимум одним саморезом КСК. Через четыре профиля на пятый ПФК соединяется с уголком двумя саморезами КСК для жесткости.

ШАГ 5. УСТАНОВКА ОБЛИЦОВОЧНОЙ ПЛИТКИ

Плитка заводится вверх до упора

Плитка опускается вниз до упора с помощью резиновой киянки

С помощью прижимного лепестка плитка фиксируется от вертикального смещения

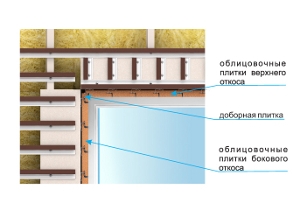

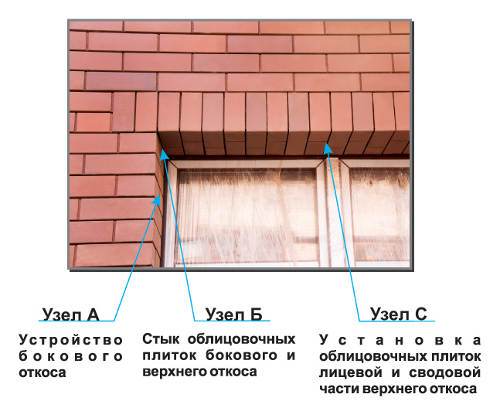

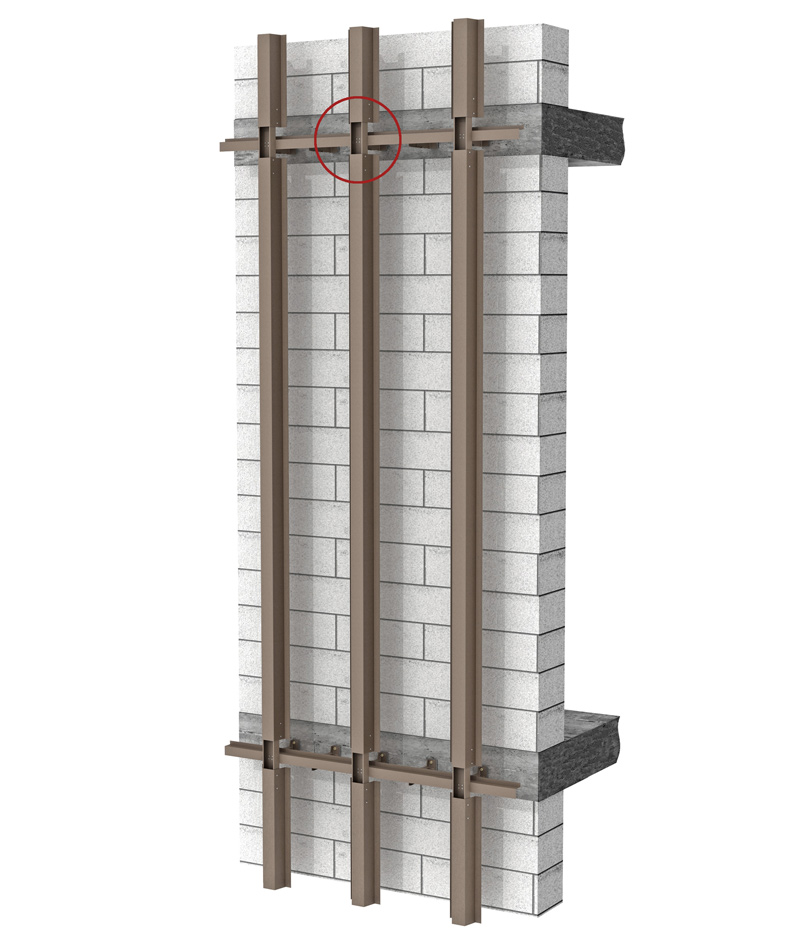

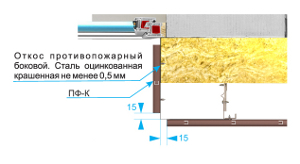

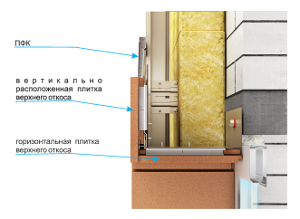

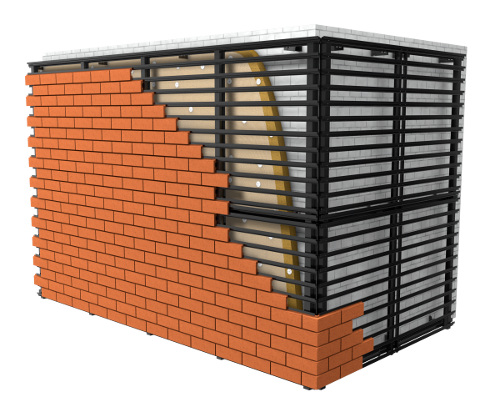

Особенностью навесных вентилируемых фасадных систем «РАД» является наличие ГОРИЗОНТАЛЬНО — ВЕРТИКАЛЬНОГО каркаса, что делает их более надежными по сравнению с вертикальными системами. НВФ «РАД» обладает возможностью крепления ИСКЛЮЧИТЕЛЬНО в межэтажные перекрытия!

Межэтажное крепление позволяет навесить фасад там, где прикрепиться к стене невозможно. Межэтажный пролёт может быть увеличен до 7 метров, а проблема «кручения» легко снимается усиленным профилем и горизонтальными вставками.

Наличие горизонтальных направляющих дает следующие преимущества:

• повышается жёсткость конструкции НФС;
• создаётся возможность перераспределения нагрузки на соседние элементы подсистемы при локальных деформациях конструкции (дефект анкеров, ударные нагрузки и т.п.);
• обеспечивается устойчивость системы не только в вертикальном, но и в горизонтальном направлении, благодаря чему снимается нагрузка с облицовочных элементов при ветровых и сейсмических воздействиях;
• возможность установки декоративных элементов, кондиционеров, рекламных конструкций непосредственно на подконструкцию НФС;
• отсутствуют жёсткие требования к взаимному расположению кронштейнов и вертикальных направляющих (установка вертикальных направляющих осуществляется на горизонтальные направляющие), что позволяет смещать кронштейны для нивелирования затрудняющих монтаж особенностей стены (неровности, отверстия, арматура и др.);
• при монтаже системы с креплением в межэтажные перекрытия отсутствует потребность в специальных мощных кронштейнах. Каждый кронштейн крепится одним анкером, соответственно отсутствует опасность, что при монтаже не будет установлено то количество анкеров, которое требуется по расчету, как происходит в вертикальных системах, кронштейны которых крепятся, как правило, 4-мя анкерами;
• построение плоскости фасада и установка вертикальных направляющих разделены на 2 этапа, что позволяет контролировать только один параметр, а соответственно повышает качество сборки НВФ и уменьшает общие сроки проведения строительно-монтажных работ;
• особая форма горизонтальной направляющей с отогнутой задней полкой позволяет воспринимать в 1,5 раза большие нагрузки, что позволяет наиболее полно реализовывать высокую несущую способность кронштейнов «РАД».

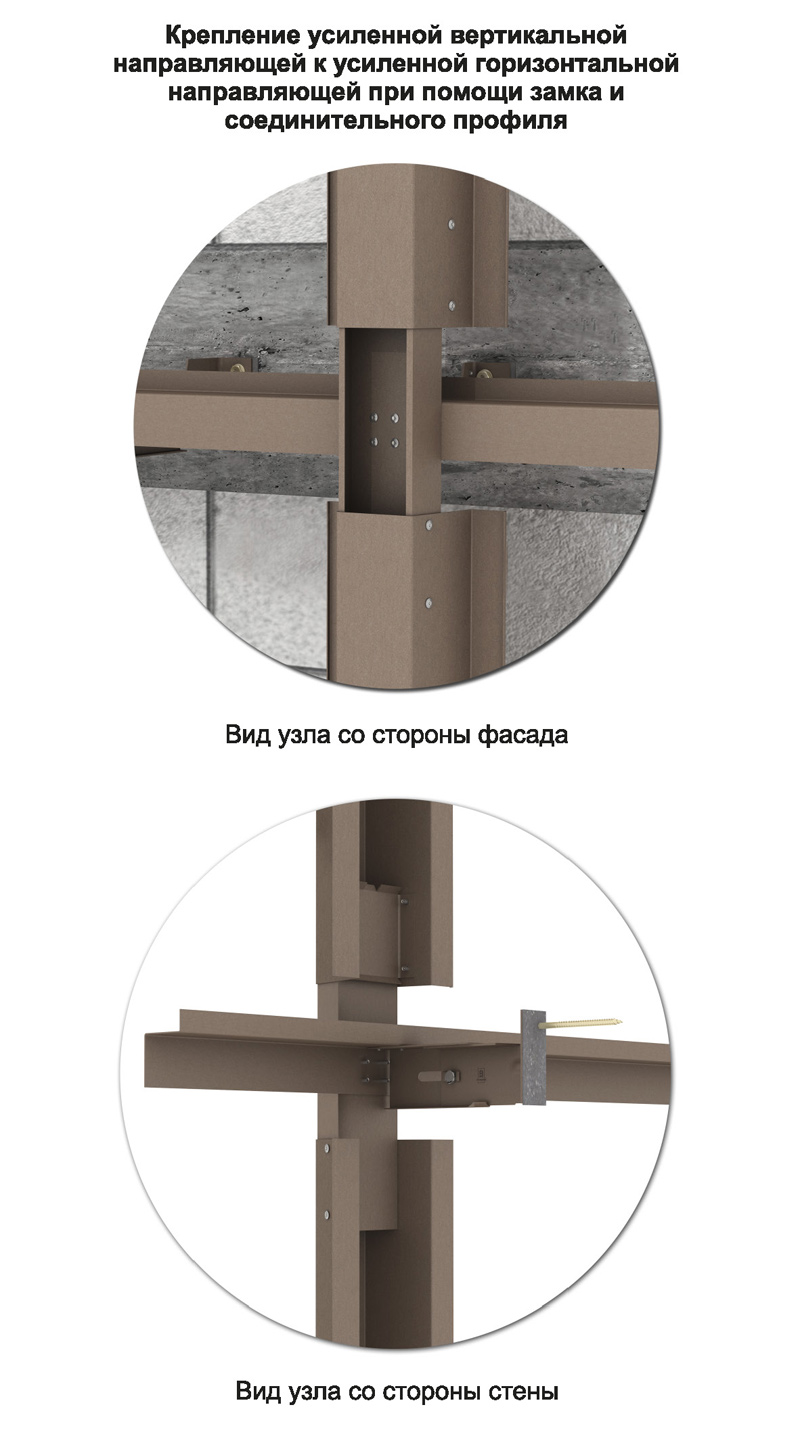

Вертикальные направляющие систем НВФ «РАД» имеют хорошо развитую объемную конфигурацию и соединяются между собой при помощи специального соединительного профиля. Обеспечивая подвижное соединение, данный элемент допускает возможность температурных деформаций подконструкции без ухудшения несущей способности НВФ, а также обеспечивает высокую устойчивость к ветровым нагрузкам.

Система НВФ «РАД-500» успешно прошла все необходимые испытания в ведущих лабораториях страны, имеет Техническое Свидетельство и может применяться на зданиях высотой до 75 метров и более, в районах с сейсмической активностью до 9 баллов и имеет класс пожарной опасности К0.
